Wagon węglarka

Wagon węglarka - Instrukcja

Potrzebne części i materiały (możesz użyć innych pasujących)

• 8 sztuk wkrętów M2.2x6.5 (DIN7981),
• kilka krótkich kawałków filamentu 1.75 mm na zawiasy,
• klej cyjanoakrylowy (nie jest niezbędny ale może być potrzebny do przyklejenia kół do osi).

Ładunek wagonu

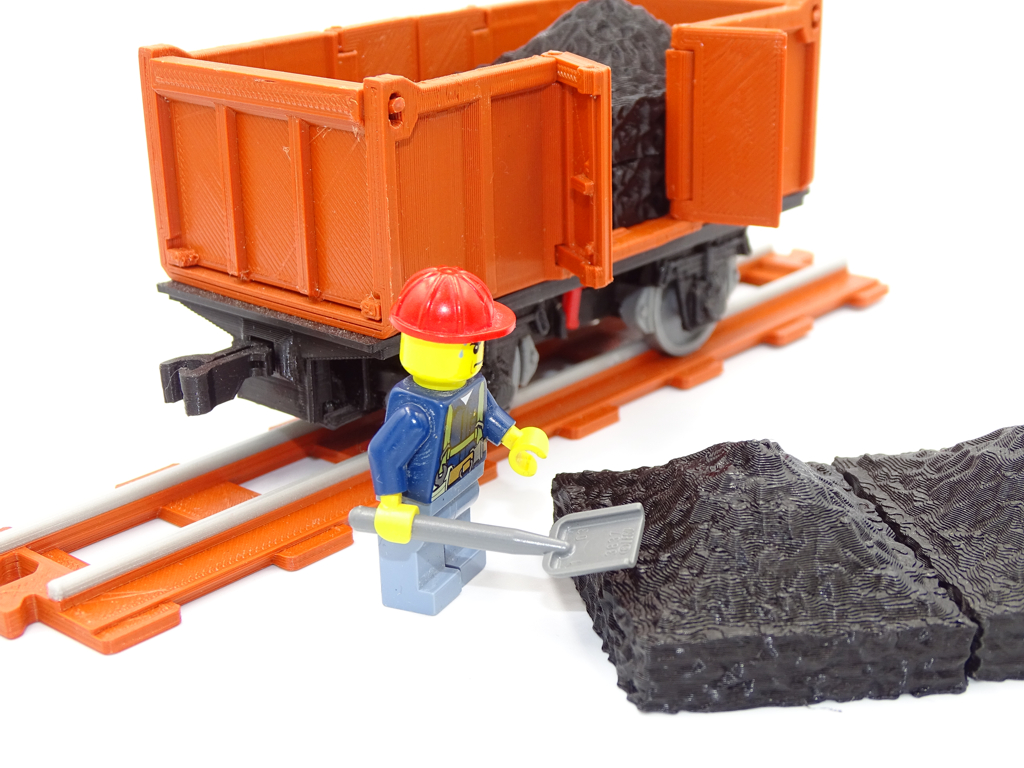

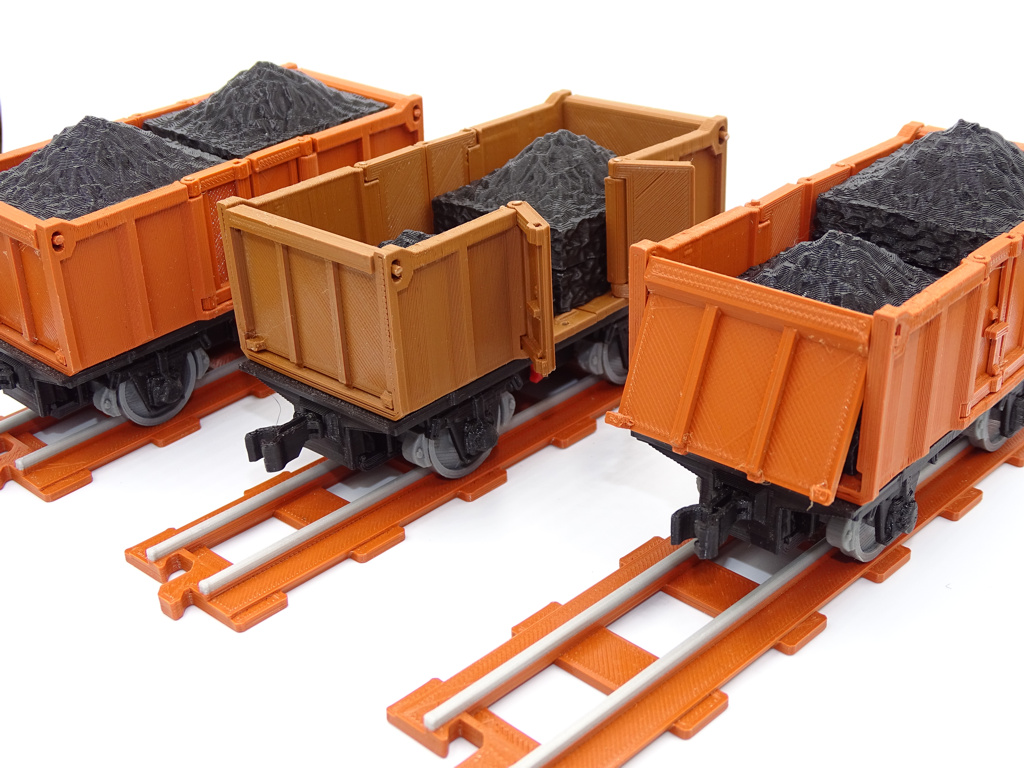

Jako ładunku do węglarki możesz użyć:

• naszego darmowego ładunku węgla,
• naszego darmowego ładunku metalowych beczek,
• naszego darmowej drewnianej skrzyni transportowej,
• naszego darmowego kontenera transportowego,
• innych elementów, według własnych pomysłów.

Drukowanie 3D

• Zalecamy użycie filamentów PLA, dyszy 0.4 mm i wysokości warstwy 0.2 mm, ale możesz przetestować także inne ustawienia.
• Wszystkie elementy są umieszczone w pozycjach gotowych do druku, nie musisz ich obracać w swoim slicerze.
• Elementy są łatwe w druku i nie wymagają używania podpór, brimów i raftów (jedyny wyjątek stanowi oś axle.stl, która drukuje się pionowo, i dla niej zalecamy użycie niewielkiego brima).
• Drukuj wszystkie elementy ze 100% wypełnieniem (wagon lepiej jeździ jeśli jest trochę cięższy, różnice czasu i zużycia filamentu przy druku z małym wypełnieniem nie są duże).

Montaż części

• Rozmiary kół i osi są dobrane tak, aby pasowały do siebie, ale jeśli będą za luźne spróbuj podkleić je klejem. Końcówki osi możesz także bardzo delikatnie sfazować za pomocą zwykłej temperówki.
  Jeśli oś będzie za gruba możesz delikatnie pilnikiem przeszlifować otwór w kole lub też możesz przy cięciu w slicerze bardzo delikatnie zmienić skalę pliku axle.stl (zmień skalę elementu tylko w poziomie, pion powinien pozostać ze skalą 1:1). Zaprojektowaliśmy specjalne narzędzie do montażu kół i osi, możesz je wydrukować i użyć go aby ułatwić sobie pracę.
• Jeśli dźwignia hamulca ręcznego będzie się często zacinać możesz przeszlifować powierzchnię z którą ma kontakt. Ponadto możesz trochę skrócić element dźwigni w miejscu, gdzie styka się z hamulcami.

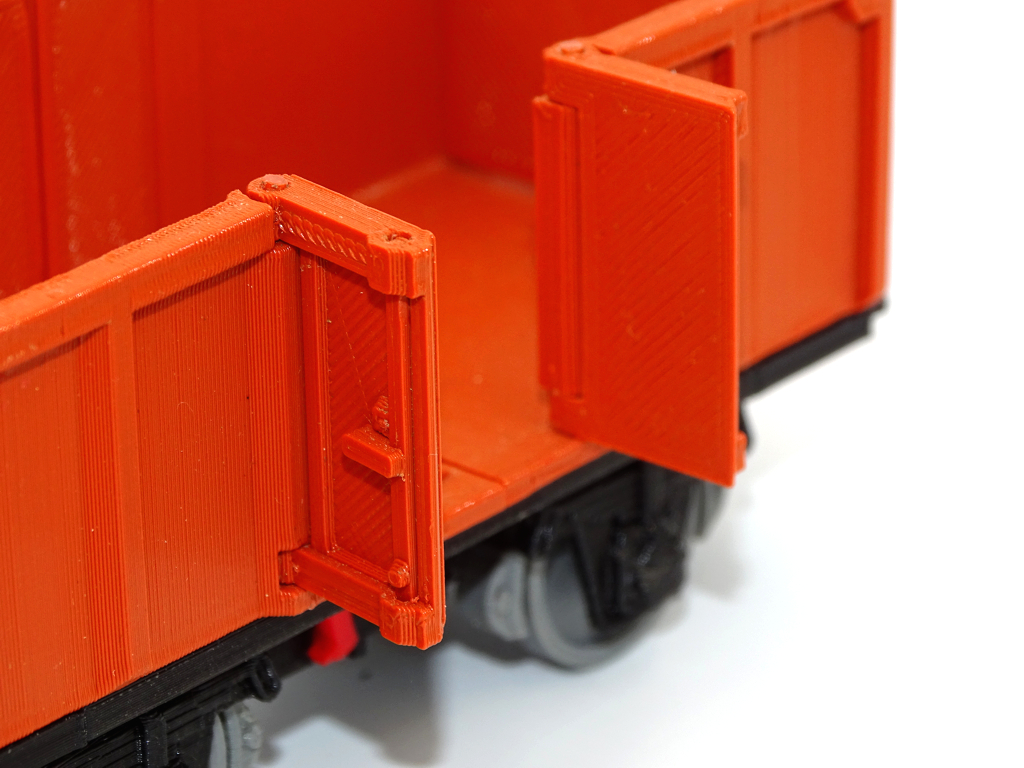

• Użyj kawałków filamentu 1.75 mm do przymocowania drzwi.

Eksploatacja

Osie lokomotyw i wagonów są plastikowe, w związku z tym po dłuższej eksploatacji pojazdy mogą stawiać większe opory oraz mogą skrzypieć podczas jazdy. Aby wydłużyć czas bezproblemowej eksploatacji zalecamy w takich sytuacjach delikatne przesmarowanie osi smarem teflonowym.

Kompatybilność ze starszymi wersjami

26 czerwca 2022 r. w związku z dostosowaniem pociągów do jazdy po torach nastąpiła zmiana sposobu montowania sprzęgów. Jeśli posiadasz modele pobrane przed tą datą, możesz wydrukować i zamontować w starszych wagonach nową wersję plików coupler-automatic.stl oraz coupler-automatic-cotter.stl (dostępne m.in. w darmowym modelu lokomotywy). Można także odwrócić do góry nogami wszystkie sprzęgi w starszych wagonach, ale jest to rozwiązanie niezalecane - pociągi jadące po torach nie będą się dobrze wpisywać w zakręty.

Instrukcja w wersji filmowej

Kliknij żeby zobaczyć instrukcję na Youtube.
Możesz zapauzować film i przeskakiwać pomiędzy klatkami za pomocą klawiszy "<" i ">".

Licencja

Po zakupie plików możesz:

• drukować nieograniczoną liczbę modeli,
• modyfikować pliki i je drukować,
• drukować modele i dawać je w prezencie,
• używać modeli do darmowej edukacji.

Nie możesz:

• wykorzystywać modeli do zarabiania pieniędzy,
• sprzedawać wydrukowanych modeli,
• sprzedawać żadnych plików stl (oryginalnych i modyfikowanych),
• publikować i rozpowszechniać plików stl.
